Ecolite Smart BMS Level 3 Architectuur Huis Energieopslag Lithium LFP Batterijbeheersysteem

Hoogfunctionele architectuur van niveau 3 HBS

Over deze producten:

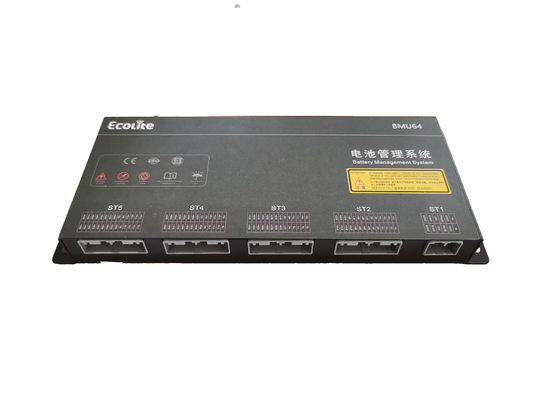

Het Ecolite Smart BMS Active Balance Home Energy Storage Lithium LFP LifePO4 Battery 8S 24V 16S 48V 100A Management System BMS biedt efficiënt energieopslagbeheer voor verschillende toepassingen.met inbegrip van energieopslagsystemen voor huishoudens, zodat de batterij optimaal functioneert en lang meegaat.

Aanpasbare opties: dit product biedt aanpasbare borddikte, gatgrootte, lijnbreedte en lijnspanning, die voldoet aan specifieke vereisten van de gebruiker,Een van de belangrijkste onderwerpen van het programma is het opstellen van een programma voor de ontwikkeling van de interne markt..

  Robuuste communicatieprotocollen: Het BMS kan LAN-, USB-interface-, CAN-communicatieprotocollen ondersteunen.

Diagram van energieopslagniveau 3 Architectuur systeem:
Batterijsysteemarchitectuur van niveau 3:

Eerste niveau besturing: de BAU beheert centraal de verschillende clusters batterijen in de batterijreeks en communiceert met externe PCS, UPS, EMS, airconditioning, vloeistofkoeling, brandbeveiliging, enz.;
secundaire besturing: BCU1~BCUmmanagement van elk cluster van batterijen, verzameling van clusterbatterijinformatie, hoogspanningsbesturing en uploaden van clusterinformatie naar de BAU;

Slave control:BMU1~BMUn, verantwoordelijk voor het verzamelen van batterijspanning, temperatuur en andere informatie van de batterijmodule.

Producten	Functieconfiguratie
BCU	Parameter	Minimumwaarde	Typische waarde	Maximale eenheidswaarde		Beschrijving
	Invoervermogen	9	24	32	v
	Werkstroom	180	125	130	mA
	Nominaal vermogen			S3	W
	CAN Bus			3	Kanaal	2-weg isolatie, 1-weg niet-isolatie
	485 Bus			2	Kanaal	Tweerichtingsisolatie
	LAN-interface (TCP/P)			1	Kanaal
	High edge-uitvoer			8+2	Kanaal	Tweerichtingsondersteuning voor PWM-uitgang
	Het detecteren van schakelingen			9	Kanaal	Gezwakke en diepgaande detectie, 1 -weg
	Droog knooppunt			2	Kanaal	Nominale 2A, passief vermogen
	Temperatuurdetectie			4	Kanaal	+2°C°C,-40~125°C, ondersteunt NTC-10K,100K
	Totaalspanningsdetectiekanal			3	Kanaal	1 kanaal ondersteunt detectie van hoofd- en negatieve relayaadhesie
	Totaal spanningsdetectiebereik	12		1500	V	Totale drukdetectiefout ≤ 0,3%
	Beheer van de nominale spanning van de batterij		1500		V	Rasrocltage soja, bestand tegen spanning AC3100+, DC4380+
	Ondersteunt het aantal BMU's			40	PCS
	Zoek het totaal.	6		500	Strand	Gebruikt in
	Aantal batterijstrengen					In combinatie met BMU
	Stroomdetectie			2	Kanaal	Ondersteunt 1 splitter,1 Hall ((ondersteunt 5v,12v), en kan tegelijkertijd gegevens verzamelen
	Stroomdetectiebereik	-1500.		1500	Een	Bereik facultatief
	Fout bij actuele detectie	0	1	1% FSR	Een	Typische fout 0,5% FSR, maximale fout 1% FSR
	Isolatieonderzoek			15%	KΩ	0-200KΩ,fout<15KΩ;>200KΩ,fout≤+15%
	Automatische adressering van de BCU		steun			Isolatietype, niveau-signaal gericht
	SOC-schattingsfout	0	3%	5%		≤ 5%
	De waarde van de SOH-schatting is gelijk aan:	0	3%	10%
	Precies van de raming van de staatsondernemingen	0	3%	5%

Producten	Functieconfiguratie
BAU	Parameter	Minimumwaarde	TypicalValue	Maximale eenheidswaarde		Beschrijving
	Invoervermogen	9	24	32	v
	Werkstroom	180	200	220	mA
	Nominaal vermogen			≤ 5	W
	CAN-bus			4	Kanaal	Isolatiecommunicatie
	485 Bus			4	Kanaal	Isolatiecommunicatie
	USB-interface			1	Kanaal	Gebruikt voor externe gegevensopslag, standaard 32/64G
	LAN-interface (TCP/IP)			2	Kanaal
	Relais aandrijving uitvoer (RL)			4	Kanaal
	Droog knooppunt (DO)			4	Kanaal	Nominale 2A, passief droog knooppunt
	Digitale invoer (DlH)			2	Kanaal	High-level detectie
	Digitale invoer (DlL)			2	Kanaal	Onderdrukking
	Digitaal signaalinput			1	Kanaal	Isolatie-signaal detectie voedingsbron
	Ondersteunt het aantal BCU's			30	PCS

Producten		Functieconfiguratie
BMU	Parameter	BMU16	BMU32	BMU48	BMU64
	Werkspanningsbereik	9 ~ 32 V
	Werkspanningsbereik	S50mA ((12V) /s25mA ((24V)
	Nominaal vermogen	≤ 0,6 W
	CAN-communicatie	1 Kanaal
	Aantal spanningsopvangstrengen	16	32	48	64
	Temperatuurspeurpunt	4	8	12	16
	Het detectiebereik van een enkele cel	0-5000mV; overschrijding van het bereik van -0,5~6V kan AFE-schade veroorzaken
	Voltage-aanname nauwkeurigheid	± 5 mV
	Temperatuurspeuringsnauwkeurigheid ±2°C	± 2°C
	Balansfunctie	Ondersteuning, passief balanceren
	Gelijkwaardig aantal openingsroutes	Elke 8 kanalen kunnen 1 kanaal evenwicht activeren.
	Digitaal signaalinput	Max. 120 mA, effectieve waarde 30-50 mA
	Automatische adrestoewijzing	Ondersteuning
	Uitvoer	Tweerichtings droog contact, nominale 2A, passieve uitgang
	Analoog-invoer detectie	Tweeweg (hoogranddetectie)
	Bootloader	Ondersteuning van CAN-busbranden en schrijven
	CAN-communicatie	1 Kanaal
	Anti-omgekeerde aansluiting van de voedingsbron	Ondersteuning
	Voorkoming van stroomoverspanningen	Ondersteuning
	Spanningsweerstand	Voltage bestand tegen AC3100+, DC4380+
	Werktemperatuur	-40°C tot 85°C
	Bergingstemperatuur	-40°C tot 125°C
	Beschermingsniveau	IP43, niet waterdicht
	Vochtigheidsbereik	< 95%, geen condensatie
	Schok	≤ 5500 m
	Automatische adrestoewijzing	Bij 10-25Hz is de amplitude 1,2mm: bij 26-500Hz maximaal 30m/s
	Laat vallen.	1.5m, 5 keer in zowel horizontale als verticale richting, geen schade aan PCBA, geen verandering in prestaties
