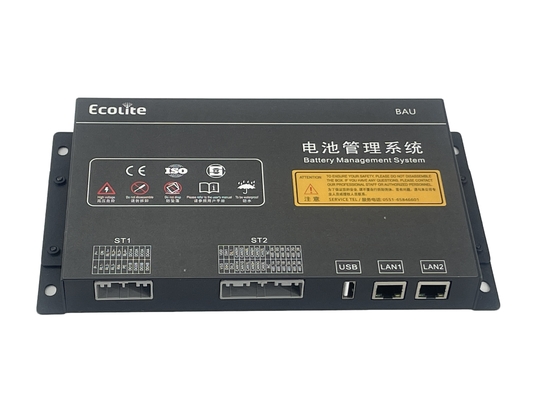

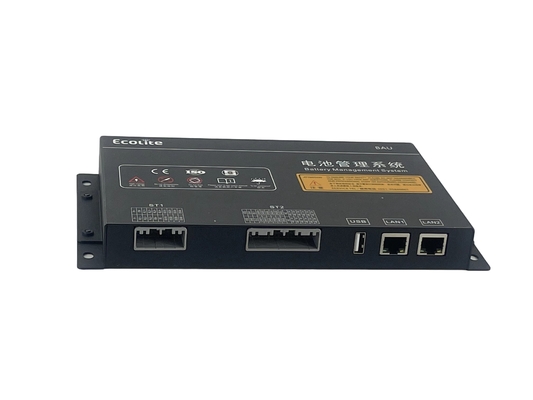

Ecolite High Voltage BMS voor energieopslag BAU Level 3 Architectuur

Productomschrijving

Hoogspanningsbatterijbeheersysteem voor energieopslag BAU-architectuur niveau 3

Diagram van energieopslagniveau 3 Architectuur systeem:
Niveau 3-batterijsysteemarchitectuur:Bestuur van het eerste niveau: BAU beheert centraal de verschillende clusters batterijen in de batterijreeks en communiceert met externe PCS, UPS, EMS, airconditioning,vloeistofkoeling, brandbescherming, enz.;
secundaire besturing: BCU1~BCUmmanagement van elk cluster van batterijen, verzameling van clusterbatterijinformatie, hoogspanningsbesturing en uploaden van clusterinformatie naar de BAU;

Slave control:BMU1~BMUn, verantwoordelijk voor het verzamelen van batterijspanning, temperatuur en andere informatie van de batterijmodule.

Producten	Functieconfiguratie
BCU	Parameter	Minimumwaarde	TypicalValue	Maximale eenheidswaarde		Beschrijving
	Invoervermogen	9	24	32	v
	Werkstroom	180	125	130	mA
	Nominaal vermogen			S3	W
	CAN Bus			3	Kanaal	2-weg isolatie, 1-weg niet-isolatie
	485 Bus			2	Kanaal	Tweerichtingsisolatie
	LAN-interface (TCP/P)			1	Kanaal
	High edge-uitvoer			8+2	Kanaal	Tweerichtingsondersteuning voor PWM-uitgang
	Het detecteren van schakelingen			9	Kanaal	Gezwakke en diepgaande detectie, 1 -weg
	Droog knooppunt			2	Kanaal	Nominale 2A, passief vermogen
	Temperatuurdetectie			4	Kanaal	+2°C°C,-40~125°C, ondersteunt NTC-10K,100K
	Totaalspanningsdetectiekanal			3	Kanaal	1 kanaal ondersteunt detectie van hoofd- en negatieve relayaadhesie
	Totaal spanningsdetectiebereik	12		1500	V	Totale drukdetectiefout ≤ 0,3%
	Beheer van de nominale spanning van de batterij		1500		V	Rasrocltage soja, bestand tegen spanning AC3100+, DC4380+
	Ondersteunt het aantal BMU's			40	PCS
	Zoek het totaal.	6		500	Strand	Gebruikt in
	Aantal batterijstrengen					In combinatie met BMU
	Stroomdetectie			2	Kanaal	Ondersteunt 1 splitter,1 Hall ((ondersteunt 5v,12v), en kan tegelijkertijd gegevens verzamelen
	Stroomdetectiebereik	-1500.		1500	Een	Bereik facultatief
	Fout bij actuele detectie	0	1	1% FSR	Een	Typische fout 0,5% FSR, maximale fout 1% FSR
	Isolatieonderzoek			15%	KΩ	0-200KΩ,fout<15KΩ;>200KΩ,fout≤+15%
	Automatische adressering van de BCU		steun			Isolatietype, niveau-signaal gericht
	SOC-schattingsfout	0	3%	5%		≤ 5%
	De waarde van de SOH-schatting is gelijk aan:	0	3%	10%
	Precies van de raming van de staatsondernemingen	0	3%	5%

Producten	Functieconfiguratie
BAU	Parameter	Minimumwaarde	TypicalValue	Maximale eenheidswaarde		Beschrijving
	Invoervermogen	9	24	32	v
	Werkstroom	180	200	220	mA
	Nominaal vermogen			≤ 5	W
	CAN-bus			4	Kanaal	Isolatiecommunicatie
	485 Bus			4	Kanaal	Isolatiecommunicatie
	USB-interface			1	Kanaal	Gebruikt voor externe gegevensopslag, standaard 32/64G
	LAN-interface (TCP/IP)			2	Kanaal
	Relais aandrijving uitvoer (RL)			4	Kanaal
	Droog knooppunt (DO)			4	Kanaal	Nominale 2A, passief droog knooppunt
	Digitale invoer (DlH)			2	Kanaal	High-level detectie
	Digitale invoer (DlL)			2	Kanaal	Onderdrukking
	Digitaal signaalinput			1	Kanaal	Isolatie-signaal detectie voedingsbron
	Ondersteunt het aantal BCU's			30	PCS

Producten		Functieconfiguratie
BMU	Parameter	BMU16	BMU32	BMU48	BMU64
	Werkspanningsbereik	9 ~ 32 V
	Werkspanningsbereik	S50mA ((12V) /s25mA ((24V)
	Nominaal vermogen	≤ 0,6 W
	CAN-communicatie	1 Kanaal
	Aantal spanningsopvangstrengen	16	32	48	64
	Temperatuurspeurpunt	4	8	12	16
	Het detectiebereik van een enkele cel	0-5000mV; overschrijding van het bereik van -0,5~6V kan AFE-schade veroorzaken
	Voltage-aanname nauwkeurigheid	± 5 mV
	Temperatuurspeuringsnauwkeurigheid ±2°C	± 2°C
	Balansfunctie	Ondersteuning, passief balanceren
	Gelijkwaardig aantal openingsroutes	Elke 8 kanalen kunnen 1 kanaal evenwicht activeren.
	Digitaal signaalinput	Max. 120 mA, effectieve waarde 30-50 mA
	Automatische adrestoewijzing	Ondersteuning
	Uitvoer	Tweerichtings droog contact, nominale 2A, passieve uitgang
	Analoog-invoer detectie	Tweeweg (hoogranddetectie)
	Bootloader	Ondersteuning van CAN-busbranden en schrijven
	CAN-communicatie	1 Kanaal
	Anti-omgekeerde aansluiting van de voedingsbron	Ondersteuning
	Voorkoming van stroomoverspanningen	Ondersteuning
	Spanningsweerstand	Voltage bestand tegen AC3100+, DC4380+
	Werktemperatuur	-40°C tot 85°C
	Bergingstemperatuur	-40°C tot 125°C
	Beschermingsniveau	IP43, niet waterdicht
	Vochtigheid	< 95%, geen condensatie
	Schok	≤ 5500 m
	Automatische adrestoewijzing	Bij 10-25Hz is de amplitude 1,2mm: bij 26-500Hz maximaal 30m/s
	Laat vallen.	1.5m, 5 keer in zowel horizontale als verticale richting, geen schade aan PCBA, geen verandering in prestaties
